MR32-6II 6 Echel Spindle dwbl Swisaidd CNC turn peiriant

MR32-6II 6 Echel Spindle dwbl Swisaidd CNC turn peiriant

Mae MR32-6Ⅱ yn turnau CNC Swisaidd trachywiredd uchel cyflymder uchel, sydd â'r gallu i droi a melino. Maent yn uchel-fanwl, eang-ystod ac offer prosesu ymarferol. Mae'r math hwn o offeryn peiriant yn addas ar gyfer rhannau "siafft main" gyda hyd a diamedr cymharol fawr. Tasgau peiriannu manwl-gywir o ran maint uchel, aml-amrywiaeth, a rhannau "bach" ac "annormal". Yn cael ei ddefnyddio'n eang mewn gwahanol rannau siafft manwl, aml-swp, siâp cymhleth mewn meddygol, awyrofod, milwrol, automobiles, beiciau modur, cyfathrebu, rheweiddio, opteg, offer cartref, microelectroneg, electroneg, oriorau, ffonau symudol a diwydiannau eraill A pheiriannu cymhleth o fanwl gywirdeb a rhannau bach.
Anfon ymchwiliad
Cyflwyniad Cynnyrch

MR32-6 II Dwbl Spindle Swisaidd CNC turn



Disgrifiad o'r cynhyrchion a paramedr



1,MR32-6 ⅡDyluniad manwl turn CNC y Swistir

A,Agwedd

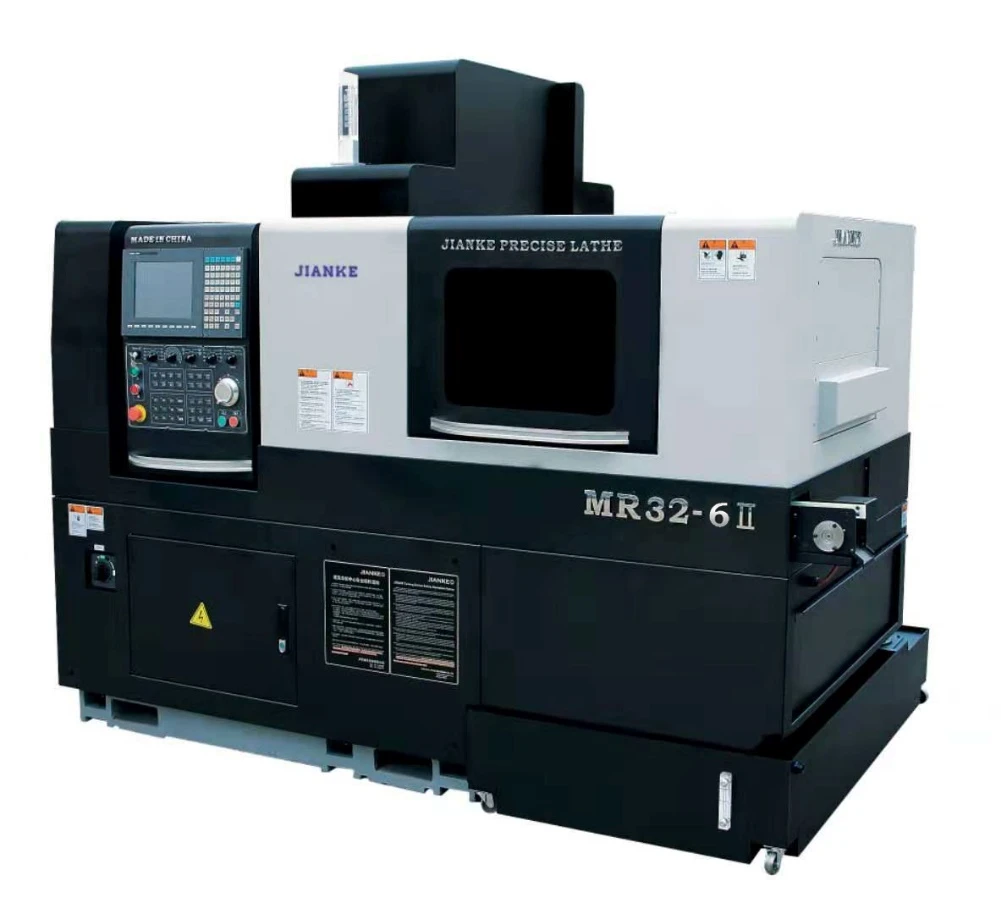

product-1001-914

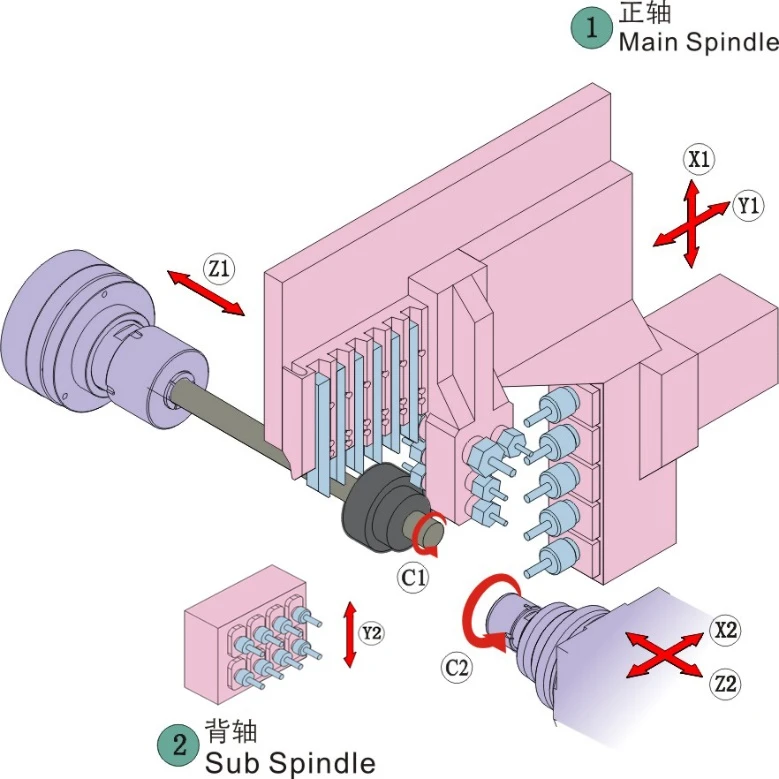

Diagram strwythur post offeryn mecanyddol

product-779-779









modiwlaidd plwg

product-784-792

2,Disgrifiad

Nodweddion:

1. Mae Bearings NSK a fewnforir a sgriwiau rheilffordd llinellol THK yn cael eu mabwysiadu, sy'n cyflawni cynnydd uchel a bywyd gwasanaeth hir

2. dewis am ddim o ddim bushing canllaw neu bushing canllaw sefydlog, arbed deunyddiau a chynnyrch uchel. Dewiswch lwyni canllaw dosbarthu pŵer a llwyni canllaw cyswllt ar gyfer buddion gwell.

3. Y prif werthydau a'r gwerthydau ategol yw gwerthydau trydan wedi'u hoeri ag olew, nad oes ganddynt oeri ongl farw ar gyflymder uchel, ac mae ganddynt afradu gwres mwy unffurf a pherfformiad cryfach na gwerthydau trydan wedi'u hoeri gan aer cyffredin.

4. Mae'r peiriant hwn yn mabwysiadu gweithrediad absoliwt, nid oes angen dychwelyd i'r pwynt gwreiddiol ymlaen ac i ffwrdd, gan arbed amser a llafur a llafur.

5. Dyluniad rhes cyllell hyblyg, dewis am ddim.

6. Gall deiliad offeryn diflas dewisol a pheiriant integredig pen pŵer ymgyfnewidiol ar gyfer y siafft uwchradd gael ei wireddu'n hawdd

7. cyflenwad pŵer di-dor am 24 awr, effeithlonrwydd uchel ac arbed llafur

Brief Rhagymadrodd:MMae'r cyfresi yn turnau CNC Swisaidd cyflym iawn-cyflymder uchel, sydd â'r gallu i droi a melino. Maent yn uchel-fanwl, eang-ystod ac offer prosesu ymarferol. Mae'r math hwn o offeryn peiriant yn addas ar gyfer rhannau "siafft main" gyda hyd a diamedr cymharol fawr. Tasgau peiriannu manwl-gywir o ran maint uchel, aml-amrywiaeth, a rhannau "bach" ac "annormal". Yn cael ei ddefnyddio'n eang mewn amrywiol rannau siafft siâp uchel, aml-swp, cymhleth mewn meddygol, hedfan, awyrofod, milwrol, automobiles, beiciau modur, cyfathrebu, rheweiddio, opteg, offer cartref, microelectroneg, electroneg, oriorau, ffonau symudol a diwydiannau eraill A pheiriannu cymhleth o fanwl gywirdeb a rhannau bach.

Fundebau:MR32-6 II Mae'r turn CNC math Swisaidd wedi'i gyfarparu â system echel gefn (hy, gwrth-werthyd). Gellir cylchdroi'r prif siafft a'r siafft cownter yn gydamserol, sy'n datrys prosesu cefn y rhan ac yn gwella'r effeithlonrwydd prosesu ymhellach. Gall yr offer hwn gwblhau'r cylch allanol yn awtomatig, drilio blaen, tapio blaen, diflas blaen, edafu, grooving, drilio llorweddol, melino, a melino slot o rannau siafft fel dur carbon, dur di-staen a chopr. , Tapio radial, torri, troi cefn, drilio cefn, diflas cefn, tapio cefn a pheiriannu manwl arall.





3,TParamedr echnical

Dwbl spindle Swistir CNC turn MR32-6 II

System

FANUC

Fanuc Oi-TF Plus

Sianel reoli

Sianel ddwbl

Uned gosod lleiaf

0.001mm

Peiriannu

Diamedr prosesu Max

5-32 mm (uchafswm 35mm)

Uchafswm hyd prosesu ar un adeg

Gyda llwyn canllaw

190mm

Heb lwyn canllaw

1:2.5D (Dia: Hyd)

Prif werthyd max drilio Dia

Prif werthyd echelinol

ER20

Φ13mm

ER16

Φ10mm

ER11

Φ7mm

Prif werthyd max tapio Dia

Prif werthyd echelinol

ER20

M12

ER16

M8

ER11

M6

Pŵer pennaeth max drilio Dia

Rheiddiol

Φ10mm

Uchafswm pŵer pen tapio Dia

Rheiddiol

M8

Is-werthyd max drilio Dia

Echelinol gwerthyd is

Φ10mm

Is-sbindle max tapio Dia

Echelinol gwerthyd is

M8

Teclyn

Trefniant sedd offer

Sedd offer wyneb

Prif offeryn troi gwerthyd

6 darn

6 darn 16X16mm

Prif pen pŵer roatry ochr gwerthyd

5 darn

5 darn ER16

Sedd offeryn sefydlog wyneb pen prif werthyd

4 darn

3 darn ER16+1 darn ER20

Sedd offer wyneb pen yr is-werthyd (newidiol sefydlog / cylchdro)

8 darn

ER16

Prif

gwerthyd

Math gwerthyd prif/is

Wedi'i adeiladu-mewn olew-sbindl drydan wedi'i oeri

Cyflymder gwerthyd prif/is

8000rpm/munud

Mynegai gwerthyd prif/is

0.001 gradd

Prif/is-dwll gwerthyd Dia

34mm

Uchder canol prif/is-werthyd

1060mm

Modur

grym

Prif bŵer gwerthyd (cyfradd / uchafswm)

3.7kw/7.5kw

Pŵer is-werthyd (cyfradd / uchafswm)

3.7kw/7.5kw

Pŵer modur pen cylchdro ochr / diwedd

0.75kw

Cyflymder pen cylchdro ochr

5000rpm/munud

Nifer yr echelin sy'n symud

5 echel

X1,Y1,Z1,X2,Z2

Cyflymder bwydo cyflym

24m/munud

Symud pŵer echelin

Y1/Z1/X2/Z2 1.2KW

X1 0.75KW

Y2 0.5KW


Teithio echel symudol

Z1 380mm

X1 200mm

Y1 325mm

Z2 284mm

X2 343mm

Y2 68mm

Arall

Mae rhannau yn derbyn dyfais

Bar byr

Mae cludwr rhannau yn casglu rhannau

Bar hir

Is-werthyd backside casglu rhannau

Capasiti pŵer

27kw

Pwysedd aer

Uchod 0.6MPa

Torri cynhwysedd tanc olew

290L

Maint peiriant (L * W * H)

3410*1640*2000mm

Pwysau turn

3240KG



4,SAffeithwyr safonol

No.

Name

Qty

Note

1

Gorchudd amddiffynnol

1



2

Arwyddion

1

Arwyddion rhybudd amrywiol, platiau enw peiriannau

3

Prif werthyd

2

Olew oeri gwerthyd trydan

4

Sedd rhes offeryn troi

1

Sedd offer wyneb

5

Deiliad offeryn pŵer ochr

1



6

Sedd drilio wyneb pen prif werthyd

1



7

Sedd drilio wyneb diwedd gwerthyd is

1



8

Llwyn canllaw cylchdro byw

1



9

System niwmatig

1

Taiwan AIRTAG

10

system oeri

1

YUNHAI pwmp

11

System iro

1

Japan HERG

12

System Drydanol

1

Schneider

13

Dyfais derbyn deunydd

1

Dyfais derbyn deunydd / Dyfais cymorth deunydd hir

14

Goleuadau turn

1

DC24V

15

Golau rhybudd tri{0} lliw

1



16

Blwch offer arbennig

1

Offer arbennig wedi'u cynnwys



5,Prif frand affeithiwr a man tarddiad

Enw

Tarddiad a Brand

System Weithredu

FANUC

gwerthyd

Olew oeri gwerthyd trydan

Gan gadw

Japan NSK

Rheilffordd canllaw

Japan THK/Taiwan HIWIN/Taiwan PMI

Sgriw canllaw

Japan THK/Taiwan HIWIN/Taiwan PMI

Modur Servo

FANUC

Gyrrwr modur

FANUC

Cydrannau trydanol

Yr Almaen Schneider

System iraid

Japan Herg

Cyfnewid

Japan Omron

Switsh strôc

Japan Omron

Falf magnetig

Taiwan Airtag



6,Csystem rheolydd

Taiwan SYNTEC

Rheolaeth echel, cysylltiad echelin

Trosi Saesneg/Metrig

Iawndal gwall traw

Gweithrediad awtomatig, gweithrediad MDI, porthiant JOG

Rhedeg sych, bloc sengl, sgip bloc, stop dethol

G00 lleoli cyflym

Rhyngosod llinellol a chylchol (G01, G02, G03)

Saib rhaglenadwy (G04)

Diystyru porthiant parhaus, gwrthwneud porthiant JOG

Rheoli cyflymder llinell gyson

Rhaglennu degol

Rhaglennu gwerth absoliwt/gwerth cynyddrannol

Cylch tun

Iawndal offer

Arddangosfa Statws

Dangosydd hunan-ddiagnostig

Arddangosfa gwybodaeth larwm a gweithrediad

Arddangosfa Tsieineaidd / Saesneg

Arddangosfa LCD lliw 8.4 "



* Yn ôl ffactorau megis uwchraddio / diweddaru / optimeiddio offer, gall rhai o'r paramedrau a'r cynnwys uchod fod yn wahanol, Yn amodol ar y contract gwirioneddol

Dwbl spindle Swistir CNC turn MR32-5II

System

Taiwan SYNTEC

Syntec210TB-A

Sianel reoli

Sianel ddwbl

Uned gosod lleiaf

0.001mm

Peiriannu

Diamedr prosesu Max

32 mm

Uchafswm hyd prosesu ar un adeg

Gyda llwyn canllaw

260mm

Heb lwyn canllaw

1:2.5D (Dia: Hyd)

Prif werthyd max drilio Dia

Prif werthyd echelinol

ER20

Φ13mm

ER16

Φ10mm

ER11

Φ7mm

Prif werthyd max tapio Dia

Prif werthyd echelinol

ER20

M12

ER16

M8

ER11

M6

Pŵer pennaeth max drilio Dia

Rheiddiol

Φ10mm

Uchafswm pŵer pen tapio Dia

Rheiddiol

M8

Is-werthyd max drilio Dia

Echelinol gwerthyd is

Φ10mm

Is-sbindle max tapio Dia

Echelinol gwerthyd is

M8

Teclyn

Trefniant sedd offer

Sedd offer wyneb

Prif offeryn troi gwerthyd

6 darn

6 darn 16X16mm

Prif pen pŵer roatry ochr gwerthyd

5 darn

5 darn ER16

Sedd offeryn sefydlog wyneb pen prif werthyd

4 darn

3 darn ER11/ER16+1 darn ER20

Sedd offeryn sefydlog wyneb diwedd is-werthyd

4 darn

ER11/ER16

Prif

gwerthyd

Math gwerthyd prif/is

Wedi'i adeiladu-mewn olew-sbindl drydan wedi'i oeri

Cyflymder gwerthyd prif/is

8000rpm/munud

Mynegai gwerthyd prif/is

0.001 gradd

Prif/is-dwll gwerthyd Dia

34mm

Uchder canol prif/is-werthyd

1060mm

Modur

grym

Prif bŵer gwerthyd (cyfradd / uchafswm)

3.5kw/6.0kw

Pŵer is-werthyd (cyfradd / uchafswm)

3.5kw/6.0kw

Pŵer modur pen cylchdro ochr

1.7kw

Cyflymder pen cylchdro ochr

5000rpm/munud

Nifer yr echelin sy'n symud

5 echel

X1,Y1,Z1,X2,Z2

Cyflymder bwydo cyflym

24m/munud

Symud pŵer echelin

0.75kw

Arall

Mae rhannau yn derbyn dyfais

Bar byr

Mae cludwr rhannau yn casglu rhannau

Bar hir

Is-werthyd backside casglu rhannau

Capasiti pŵer

20kw

Pwysedd aer

Uchod 0.4MPa

Torri cynhwysedd tanc olew

286L

Maint peiriant (L * W * H)

2.47m×1.6m×2.0m

Pwysau turn

3880KG
